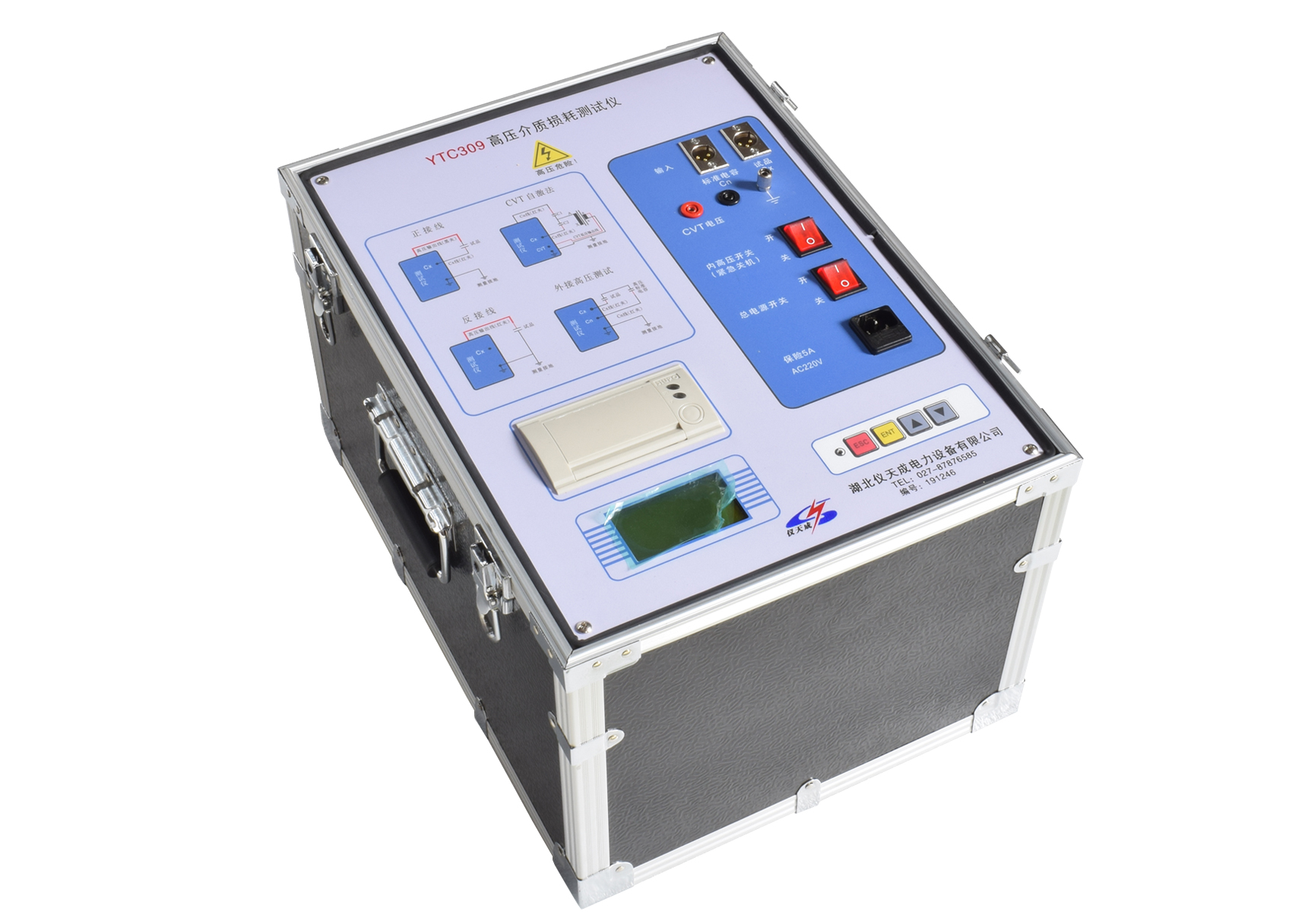

介質損耗測試儀是一款廣泛適用于電力行業(yè)中變壓器、互感器、套管、電容器、避雷器等設備介損測量的專業(yè)檢測儀器，其結構和工作原理是怎樣的呢？今天小編就給大家簡析一下。
測量電路：承擔傅立葉變換、復數運算等全部計算任務，同時負責量程切換及變頻電源控制。
控制面板：集成打印機、鍵盤、顯示功能及通訊中轉模塊。
變頻電源：采用 SPWM 開關電路，可產生大功率正弦波穩(wěn)壓輸出。
升壓變壓器：能將變頻電源輸出電壓升至測量所需電壓，最大無功輸出為 2KVA/1 分鐘。
標準電容器：即內 Cn，作為測量過程中的基準元件。
Cn 電流檢測：專門用于檢測內標準電容器的電流，測量范圍為 10μA～1A，輸入電阻小于 2Ω。
Cx 正接線電流檢測：僅適用于正接線測量場景，測量范圍 10μA～1A，輸入電阻小于 2Ω。
Cx 反接線電流檢測：僅用于反接線測量，測量范圍 10μA～1A，輸入電阻小于 2Ω。
Cx 反接線電流檢測：僅在反接線測量時使用，測量范圍為 10μA～1A，輸入電阻〈2Ω。
反接線數字隔離通訊：采用精密 MPPM 數字調制解調器，可將反接線電流信號傳輸至低壓側，隔離電壓達 20KV。
啟動測量后，高壓設定值被傳送至變頻電源，變頻電源通過 PID 算法將輸出電壓緩慢調整至設定值。測量電路會把實測高壓值反饋給變頻電源，后者據此微調低壓，從而實現精準的高壓輸出。根據正 / 反接線的設置，測量電路依據試驗電流自動選擇輸入通道并切換量程。該電路采用傅立葉變換技術濾除干擾信號，分離出基波成分，對標準電流和試品電流進行矢量運算 —— 通過幅值計算電容量，通過角差計算 tgδ。在測量過程中，會反復進行多次測量，經過排序后選取中間結果作為最終測量值。測量結束后，測量電路發(fā)出降壓指令，變頻電源將電壓緩慢降至0。
抗干擾異頻介質損耗測試儀主要結構和工作原理如上所述，其功能全面，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可以自動完成，特別便利。
